一、系統概述

　　煤粉倉CO一氧化碳在線監測系統主要針對煤磨機及儲煤倉內部的火警做出早期報警。山東新澤儀器有限公司對其設計思路是監測煤料燜燒產生的CO濃度值。系統通過進口采樣泵將煤磨機或煤粉倉內的CO氣體經取樣探頭抽入，樣氣再經過預處理，S2000型紅外線CO分析儀，從而完成對CO氣體濃度的檢測，任何CO濃度的增加，都是早期火警的跡象，系統可以做出相應報警。

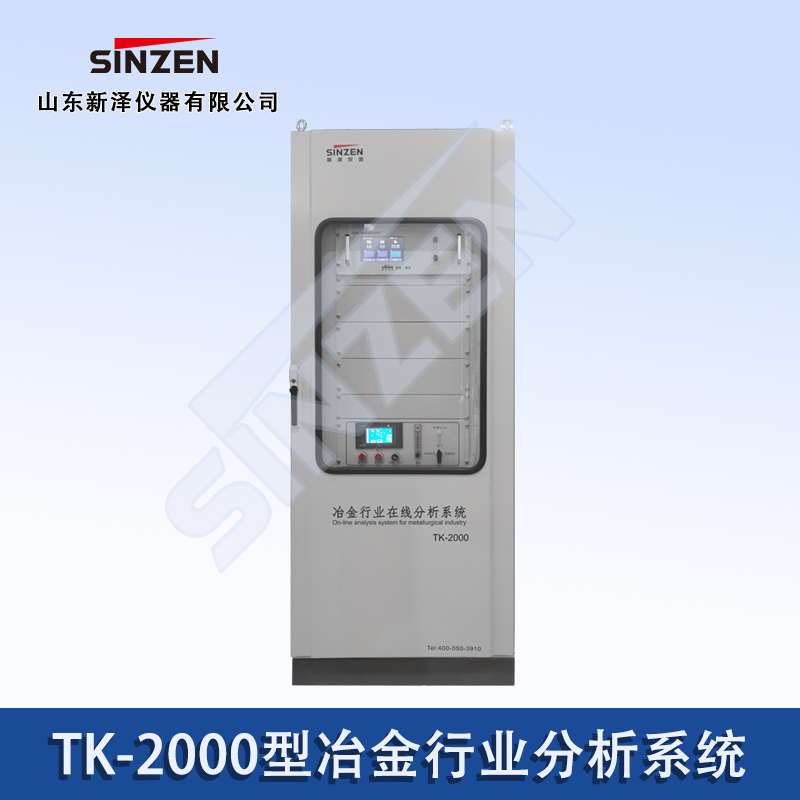

　　TK-2000型成套裝置由取樣、反吹掃、氣樣預處理、氣樣分析、儀表校準、程序控制及訊號輸出七個部分組成。成套裝置由PLC控制。成套性服務包括針對用戶的工況和要求進行設計、供貨、技術培訓直至現場投運，是工業生產過程工藝監控、安全生產和環境保護的有效手段。

二、系統特點

1、取樣探頭免維護，新澤公司創新設計，過濾原理創新，根本解決堵塞問題。煙塵過濾能力＜200g/NM3，維護量?。?/span>

2、系統響應時間＜75S，儀表響應時間＜15S，抽氣泵流量大（6L/min）；

3、系統過濾精度：0.1μm；

4、系統可靠性MTBF＞3年；

5、 產品性價比高，1套系統可實現多組份同時在線檢測；

6、系統為全干法過濾，取樣不失真，分析準確；

7、真正完全無人管理的全自動化系統；

8、熱值直觀顯示，時時觀察熱值變化；

9、實時監測，全自動化觸摸屏控制，真正做到全天候24小時在線監測。

三、系統主要技術參數

1、測量范圍：（組份可選）（量程可選）；

　　2、最大允許誤差：0.1%F.S.；

　　3、分辨率：0.01%；

　　4、穩定性：零點漂移1%F.S./7d，量程漂移1%F.S./7d；

　　5、重復性：0.1%；

　　6、預熱時間：10min；

　　7、樣氣流量：（0.3～0.5）L/ min；

　　8、樣氣接口尺寸：G1/2；

　　9、電器接口尺寸：1/2NPT；

　　10、工作電源：AC220V±10%，50Hz；

　　11、工作環境：溫度 －5℃～+45℃，濕度＜90%RH；

　　12、防爆等級：ExdIICT6（可選擇不防爆）；

　　13、模擬輸出：4～20mA；

　　14、樣氣壓力：0.05MPa；入口壓力：0.1Mpa。

四、適用工況條件

1、煙氣含塵量：＜200g/Nm3；

2、氣樣溫度：   400℃；

3、極限氣樣壓力：-100hpa；

4、反咬掃氣： 0.6MPa、無油、走水、無塵的空氣；

5、耗氣量約： 5Nm3/h。
